Ficha técnica · Aluminio
Estructura Chiko Solar teja 4 paneles
Sistema de montaje CK-TR para techos de teja. Incluye gancho, riel de aluminio y abrazaderas. Ideal para paneles solares, fácil de instalar y muy seguro.
Consultando precio…
1 / 4
Clic en la imagen para ampliar
¿De qué depende la eficiencia de un accesorio solar?
La eficiencia de un sistema solar no depende solo del panel, sino de la integración de accesorios y el cálculo de carga. Una instalación profesional garantiza la compatibilidad del sistema.
| Retail | Integración profesional GTE |
|---|---|
| Solo venta de equipo, sin cálculo técnico, sin instalación, riesgo de dimensionamiento erróneo | Cálculo de carga profesional, instalación certificada, respaldo post-venta y garantía de obra |
El sistema completo se define en soluciones de energía solar .
Ficha técnica
| Especificación | Valor |
|---|---|
| Modelo | CK-TR |
| Capacidad de carga | Presión descendente: 10 psf Presión ascendente: 5 psf Carga por pendiente: 5 psf |
| Clase de resistencia al fuego del sistema | Clase A |
| Compatibilidad con módulos solares | Trina Solar TSM-290PD14 a TSM-330PD14 (UL Listed) Tipo de rendimiento contra fuego: Tipo 1 |
| Espaciado de rieles y ganchos | Distancia del borde del módulo: 200 mm – 460 mm Espaciado entre ganchos: 800 mm – 1600 mm |
| Inclinación mínima del techo | ≥ 2 pulgadas por pie (≈ 9.46°) |
| Riel | CHIKO AL 43# Rail (AL6005-T5) Longitudes disponibles: 4200 mm, 3200 mm, 2100 mm, 1600 mm |
| Tipo de gancho | Gancho 01# (SS304) |
| Tipo de sistema | Sistema de montaje para techo de teja (Tile Roof System) |
| Versión del manual | CHIKO-20180614-V.01 |
Descripción técnica · Estructura Chiko Solar teja 4 paneles
Sistema de montaje CK-TR para techos de teja. Incluye gancho, riel de aluminio y abrazaderas. Ideal para paneles solares, fácil de instalar y muy seguro.
Estructura Soporte de Aluminio con Montaje para Techo de Teja para 4 Paneles – Chiko Solar

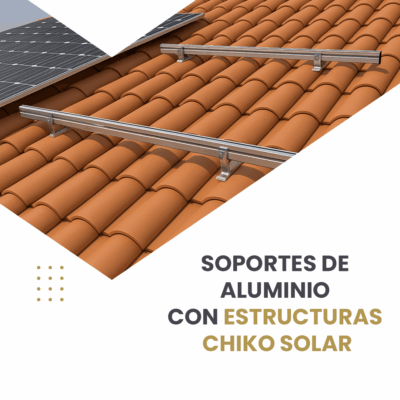

La Estructura Soporte de Aluminio sistema CK-TR de CHIKO Solar se usa para colocar paneles solares en techos de teja.
Está pensado para ser seguro, fuerte y fácil de instalar.
-

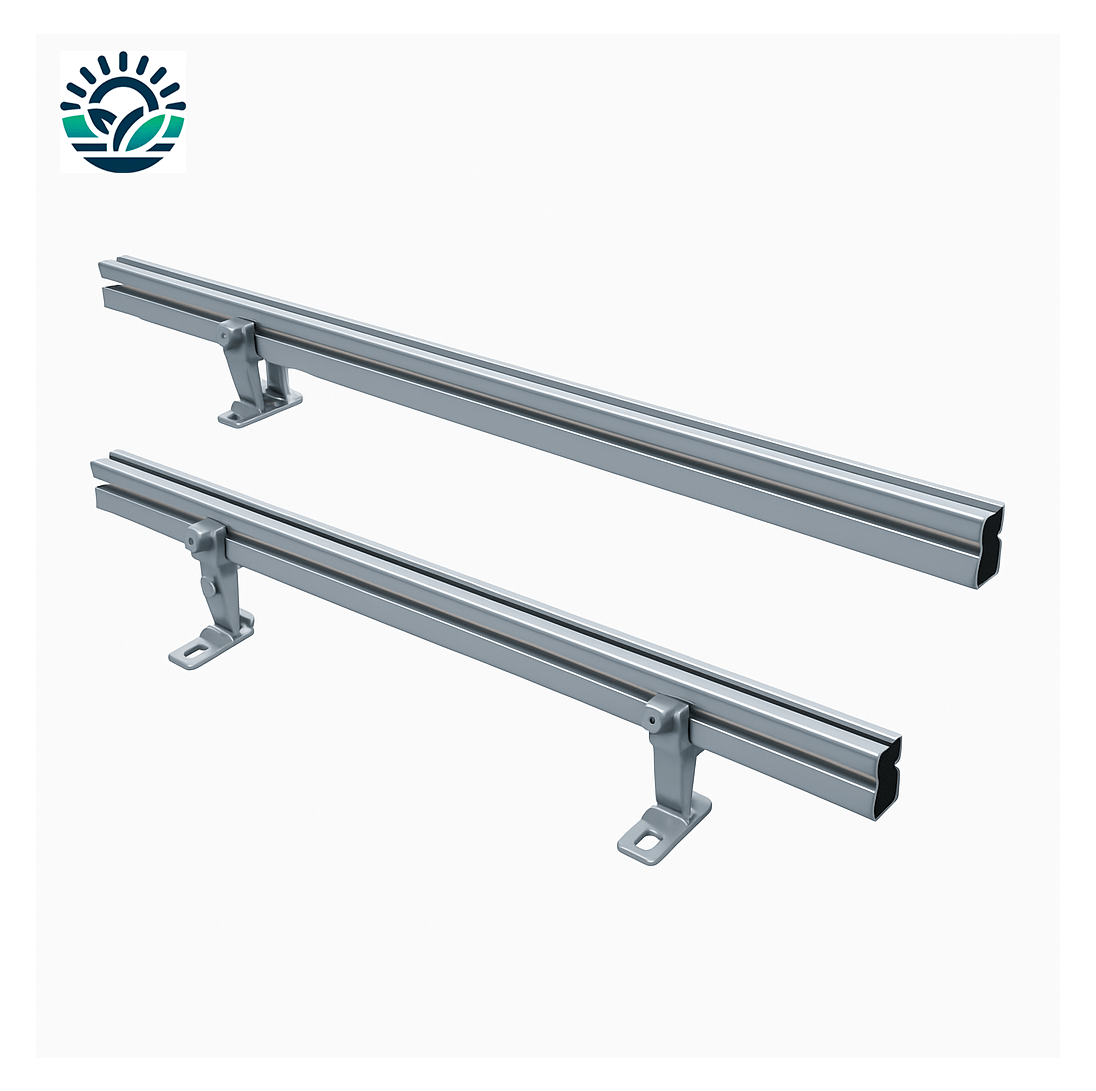

Gancho 01# de acero inoxidable, que se atornilla a la estructura del techo.
-
Rieles de aluminio (modelo 43#) en varias medidas: 1600, 2100, 3200 y 4200 mm.
-
Abrazaderas para sujetar los paneles.
-
Conectores de puesta a tierra, que dan seguridad eléctrica.

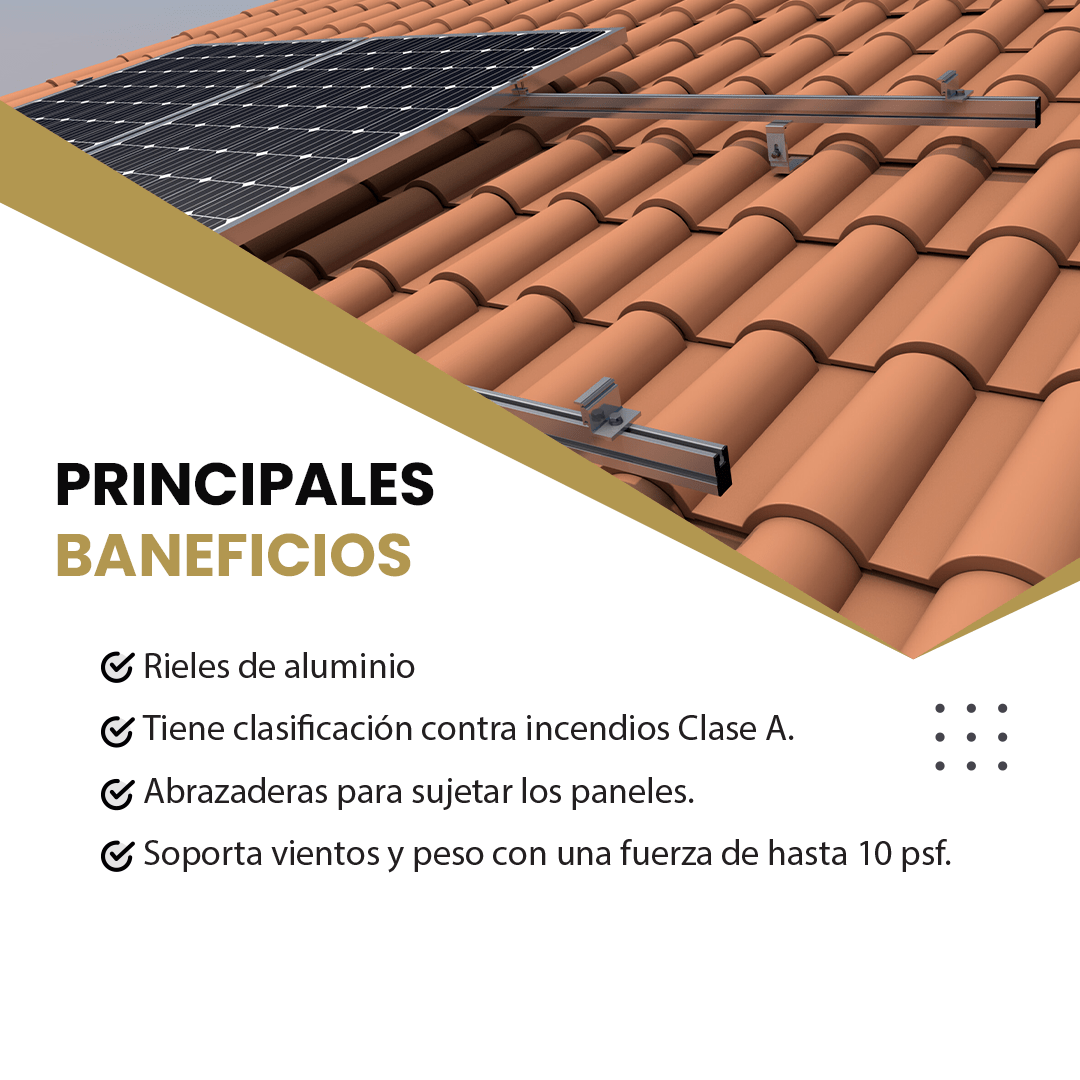

Ventajas:
-
Se vuelve a colocar la teja encima del gancho, así no se nota y no entra agua.
-
Soporta vientos y peso con una fuerza de hasta 10 psf.
-
Se puede usar en techos inclinados desde 9,46°.
-
Es compatible con varios modelos de paneles solares de Trina Solar.
-
Tiene clasificación contra incendios Clase A.
