¿Qué se instaló en tECNISUD 30 kW, 45 kW litio y 4,88 kWp?
Cotización original es Híbrido trifásico industrial 12 kW + 8 × 5,12 kWh HV (40,96 kWh). Cotización Rev B (definitiva) es Deye SUN-10K-SG01HP3 10 kW + 4 × 5,12 kWh HV (20,48 kWh). Ficha de bomba (carga) es.
Índice: Proyectos · Respaldo con litio · Energía solar · Deye · Jinko · Paneles · UPS Rivadavia · Contacto
Este proyecto Nº 44 es el sistema híbrido de 30 kW y 45 kW de baterías de litio de TECNISUD (construcciones civiles), con 8 paneles Jinko 610 Wp (4,88 kWp) instalados, en sala técnica de un edificio. No es una ficha de “comprar inversor”: el el catálogo de ese equipo está en Deye, el hub de sistemas de respaldo con baterías de litio y, si el caso es otro edificio con comunes y ascensores, el proyecto UPS Rivadavia 5858. Esta nota es prueba social / caso.
La obra se publica como sistema híbrido de 30 kW con 45 kW de baterías de litio (nomenclatura de proyecto). La cotización del 12 de enero de 2026 (Rev B) arrancó en un híbrido trifásico Deye SUN-10K-SG01HP3 de 10 kW más 4 módulos HV de 5,12 kWh (20,48 kWh) para las cargas de obra (dos Wilo Rexa de 3,95 kW); después se amplió. Las fotos y videos (marzo 2026) muestran dos híbridos Deye de pared en columna y el banco de litio en rack. Se publica el nombre de obra (30 kW + 45 kW de litio + 4,88 kWp Jinko), la Rev B, la propuesta CON PANELES y lo visible; no se inventa el SKU de cada placa ni una foto de techo que no está en el banco.
Sistema híbrido de 30 kW y 45 kW de baterías de litio
La carga no es “el edificio entero”: el híbrido cubre las cargas de sala técnica que tienen que seguir si corta la red. El diseño es híbrido + litio + FV con transferencia rápida, no un nobreak de escritorio ni un generador sin tablero selectivo.
| Documento / evidencia | Fecha | Qué registra |
|---|---|---|
| Cotización original | 12/01/2026 | Híbrido trifásico industrial 12 kW + 8 × 5,12 kWh HV (40,96 kWh) |
| Cotización Rev B (definitiva) | 12/01/2026 | Deye SUN-10K-SG01HP3 10 kW + 4 × 5,12 kWh HV (20,48 kWh) |
| Ficha de bomba (carga) | 08/01/2026 | 2 × Wilo Rexa PRO-C06-348A · P1 3,95 kW · 400 V 50 Hz |
| Ampliación de obra (cliente) | post Rev B | + 1 × Deye 15 kW + 4 módulos HV más (banco documentado 8 × 5,12 kWh) |
| Propuesta CON PANELES | 17/12/2025 | 8 × Jinko 610 Wp = 4,88 kWp + Deye 15 kW + 7 × 5,1 kWh + tablero + instalación |
| Factura sistema solar | 07/01/2026 | BOM con 8 paneles Jinko 610 (sin publicar datos fiscales del cliente) |
| Obra publicada | 19/08/2026 | Sistema híbrido de 30 kW, 45 kW de baterías de litio y 8 paneles Jinko 610 Wp |

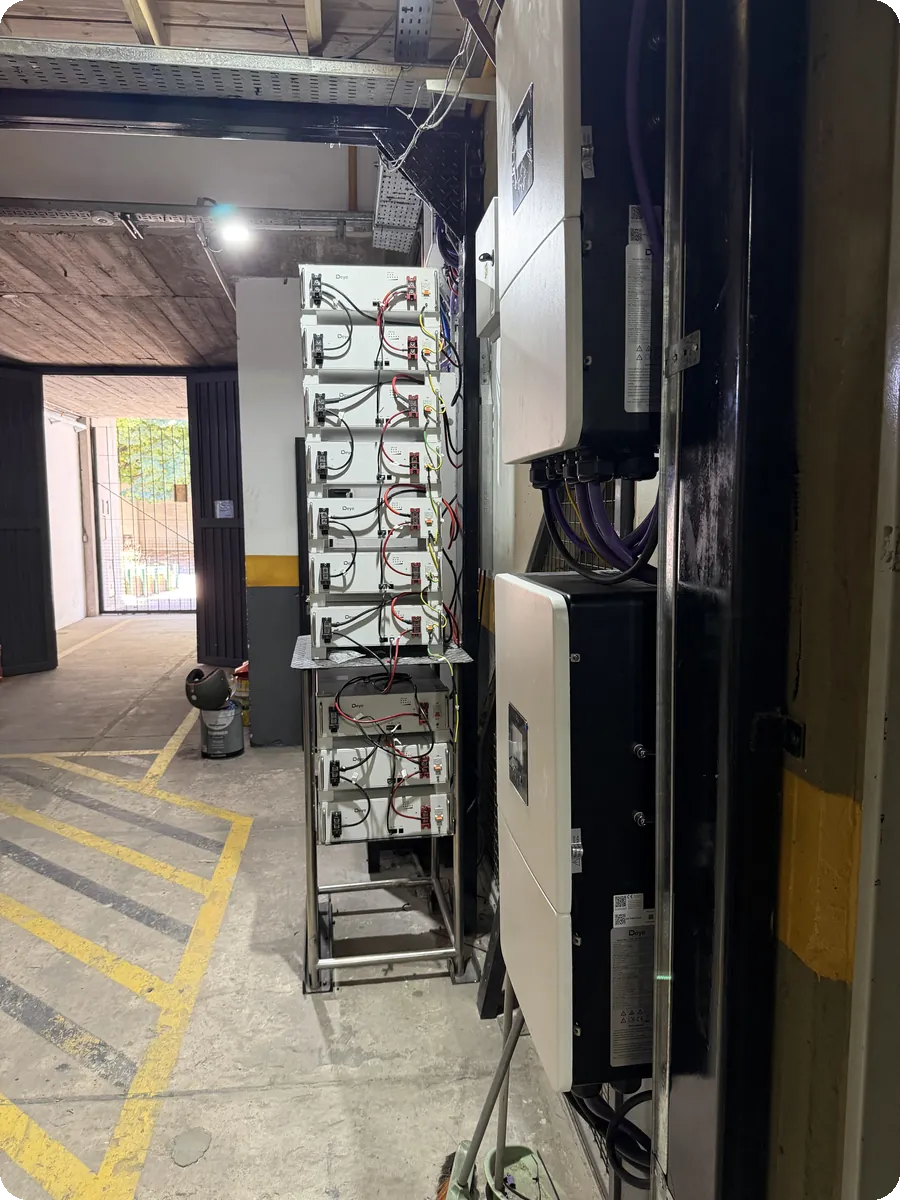

| Fotos de sala técnica | 03/2026 | 2 híbridos Deye en columna + rack de litio en sala técnica (sin foto de techo en este banco) |

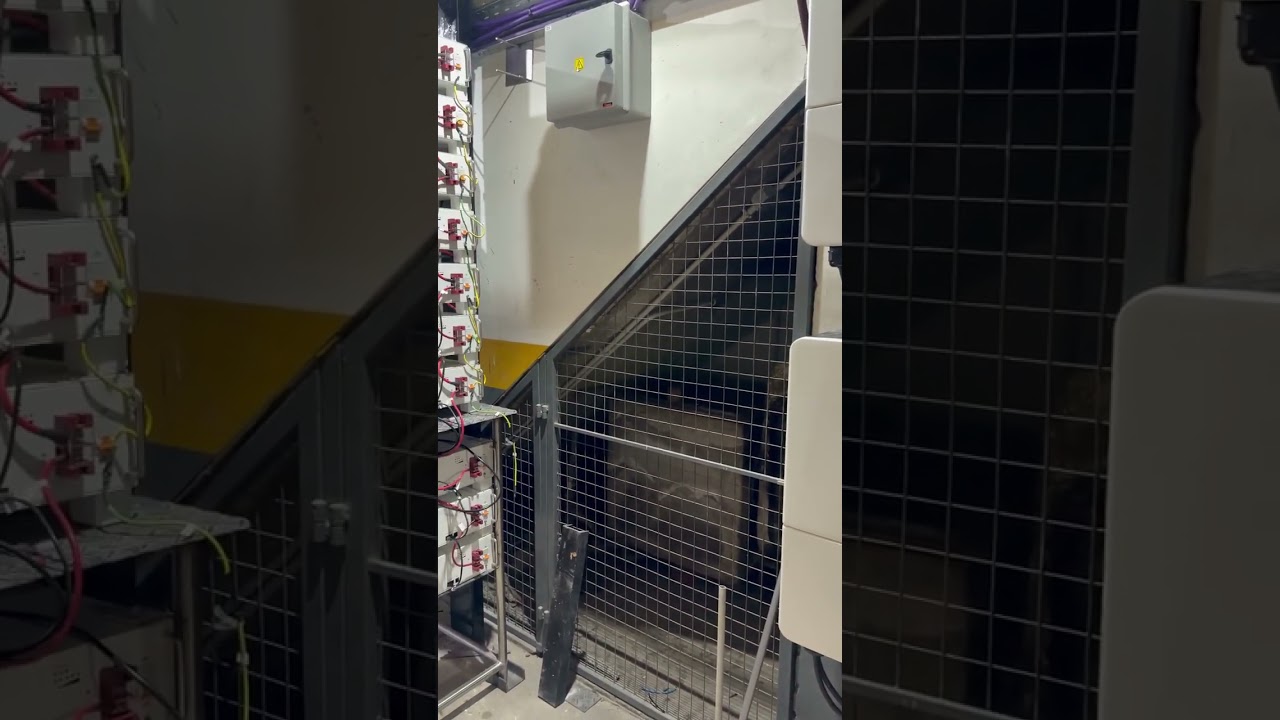

| Video de recorrido | 03/2026 | Sala técnica, inversores y banco de litio |
La cotización UPS del 12/01/2026 figura ubicación “a confirmar”. La propuesta solar del 17/12/2025 ubica la obra en Quilmes: publicamos partido, no calle. El cliente público es TECNISUD. Contacto comercial de esta web: solo WhatsApp +54 9 11 6598-0069.
Generación solar · 8 Jinko 610 Wp (4,88 kWp)
En esta obra también se instalaron paneles solares. El híbrido no quedó “solo UPS de red”: hay un array de 8 módulos Jinko 610 Wp = 4,88 kWp que recarga el banco de litio de día y recorta consumo de red. Esos 4,88 kWp no igualan los 30 kW de inversor: alcanzan para generación y recarga, no para arrancar las dos Wilo en paralelo solo con sol.
| Dato | Valor | Fuente / nota |
|---|---|---|
| Módulos | 8 × Jinko 610 Wp | 4,88 kWp STC |
| Familia de catálogo | Jinko Tiger Neo 610 Wp N-Type bifacial | PDP de tienda · no es foto del techo de esta obra |
| Estructura | 2 × triangular Chiko (4 paneles c/u) | Losa plana, orientación norte (memoria de instalación) |
| Acoplamiento | String a entrada PV1 del híbrido | Los cables violeta en sala son consistentes con DC FV |
| Propuesta CON PANELES | 17/12/2025 · GTE-2025-1217-TEC-REV-B | Híbrido 15 kW + 7 × 5,1 kWh + 8 Jinko + tablero + instalación |
| Factura sistema solar | 07/01/2026 | Misma BOM con 8 paneles Jinko 610 · no publicamos CUIT ni teléfono de cliente |
No hay foto de techo en el banco de esta nota (la carpeta de obra muestra sala, inversores y rack). No usamos fotos de otro proyecto Jinko como si fueran este techo. Marca: Jinko · hub: paneles solares · mother: energía solar.
La carga · dos Wilo Rexa
Cada bomba es una Wilo Rexa PRO-C06-348A/21T039X540/O (rodete monocanal, paso libre 45 mm) para aguas residuales. Punto de trabajo de la ficha: 51,27 m³/h a 15,77 m (requerido 50 m³/h / 15 m). Motor trifásico 400 V 50 Hz. Potencia absorbida P1 = 3,95 kW por bomba.
| Dato | Valor | Para qué sirve |
|---|---|---|
| Bombas | 2 × 3,95 kW | Placa real, no “CV de folleto” |
| Simultaneidad | 1 (las dos pueden coincidir) | 7,90 kW continuos |
| Pico de arranque | motor sumergible trifásico | El inversor tiene que bancar inrush, no solo el kW de placa |
| Rev B inversor | 10 kW trifásico HV | Margen sobre 7,9 kW + arranque |
| Ampliación inversor | + 15 kW Deye | Más pico / paralelo; no es un segundo 10 kW |
| Rev B banco | 20,48 kWh / ~3 h 15 min a 80 % (6,32 kW) | Autonomía de las cargas de sala, no de todo el edificio |
| Ampliación banco | + 4 módulos (8 × 5,12 kWh = 40,96 kWh si son esa línea) | Más horas de corte que la Rev B |
Un UPS de litio se dimensiona por kW de inversor + kWh de banco. Si cotizás solo el inversor “de 10 kW” y te olvidás del banco, las cargas arrancan y a los veinte minutos se quedan sin autonomía.
Equipos · Deye HV + banco modular
- Cotizado Rev B: inversor híbrido trifásico Deye SUN-10K-SG01HP3 (alto voltaje) 10 kW. No hay PDP de ese SKU HP3 en tienda; la familia cercana es el híbrido trifásico Deye 10 kW 48 V (baja tensión, no es el mismo equipo).
- Ampliación: un híbrido Deye de 15 kW más. Familia de catálogo: Deye HV 15 kW (no leímos el sufijo LP3/HP3 a cámara). No es el Deye 15 kW LV del caso Rivadavia 5858.
- Banco cotizado: 4 × litio HV 5,12 kWh = 20,48 kWh. Ampliación: + 4 módulos → 8 × 5,12 kWh = 40,96 kWh si son esa línea. Catálogo: Deye HV rack 5,1 kWh.

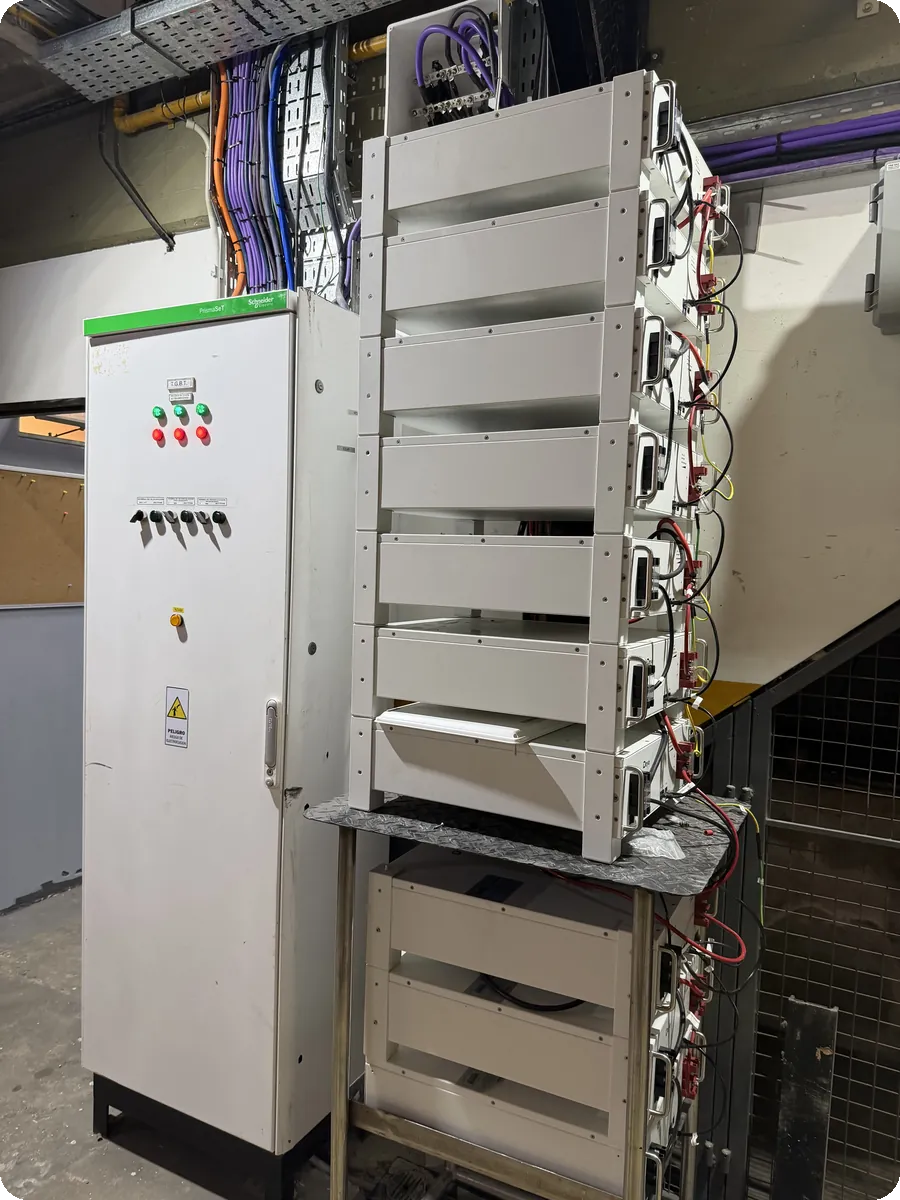

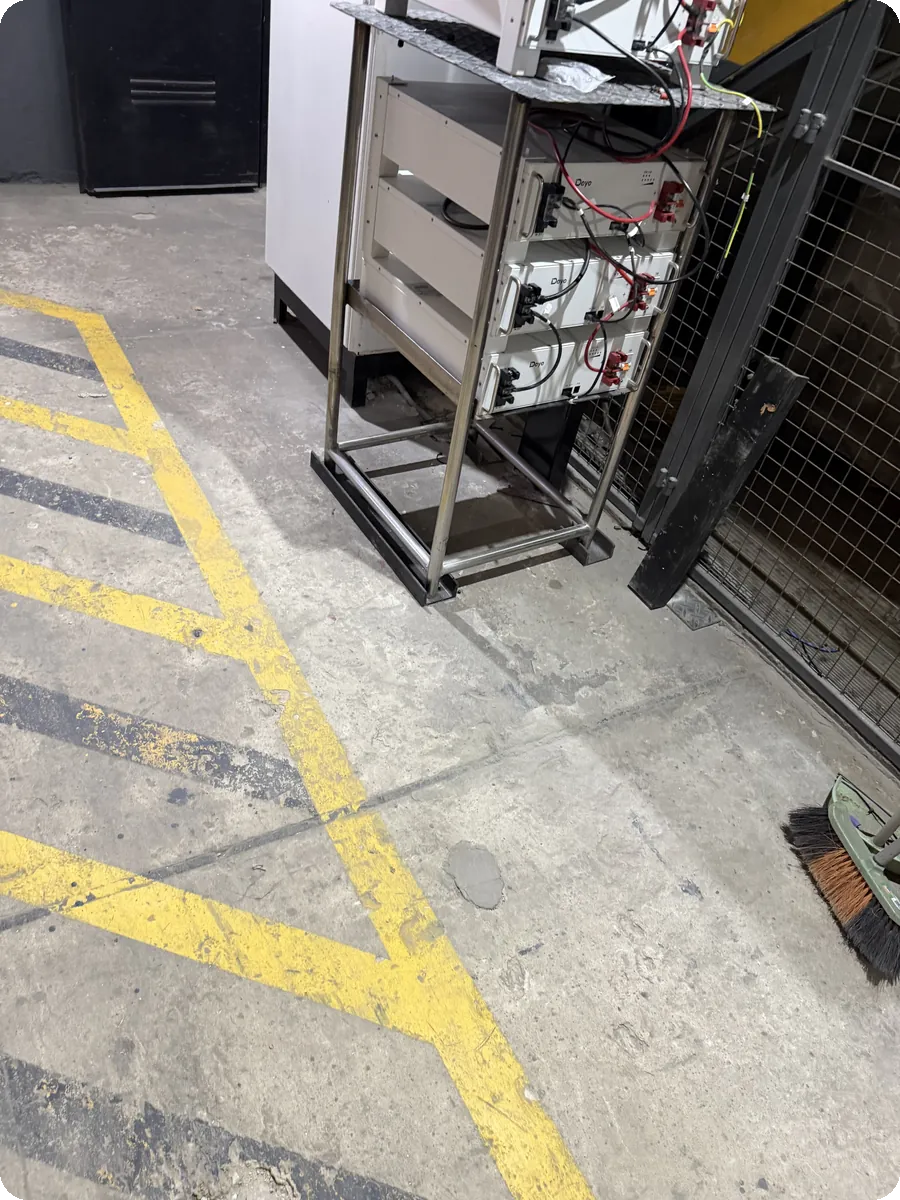

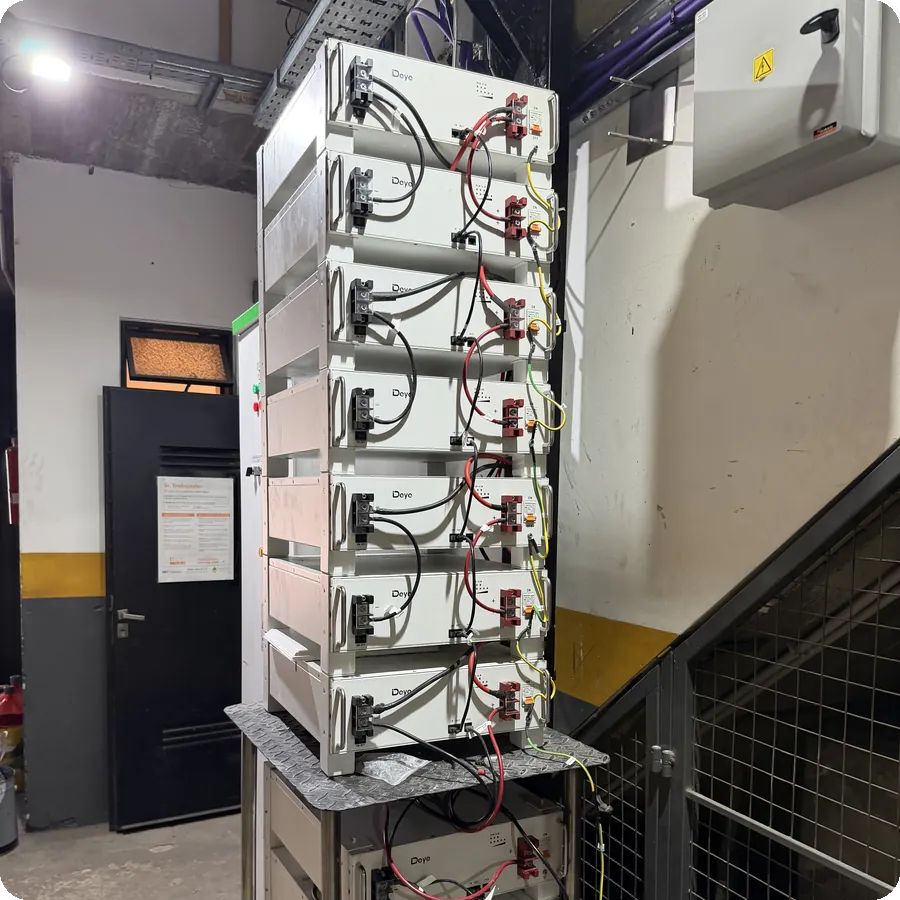

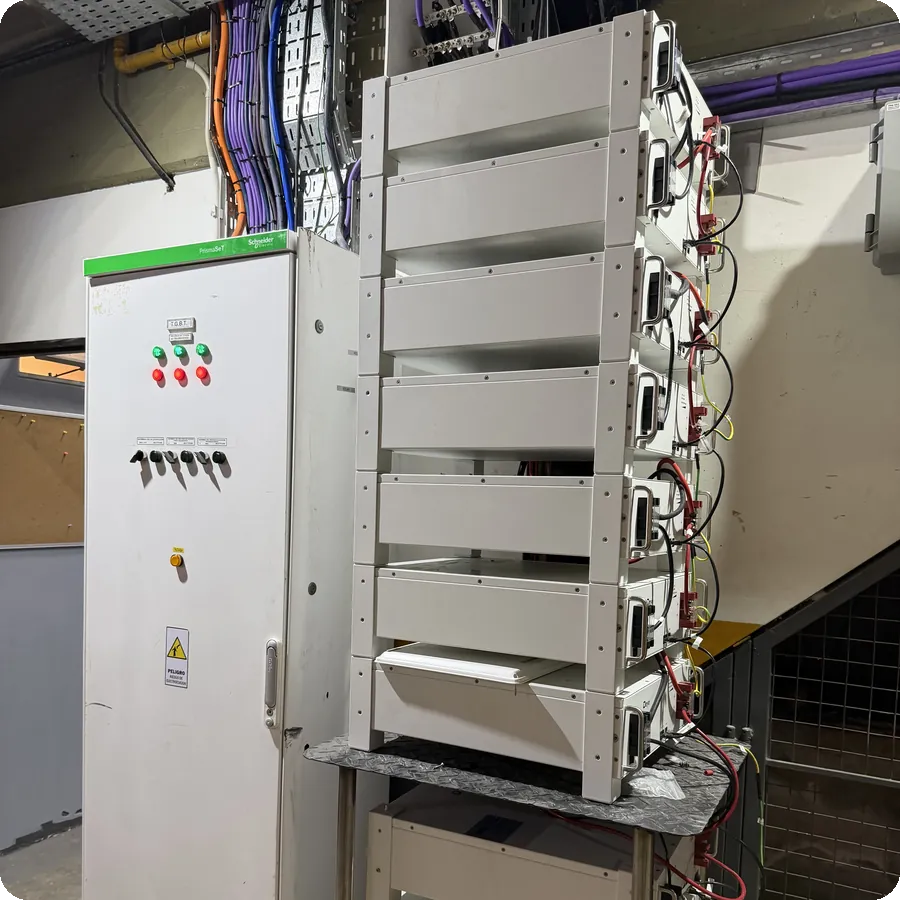

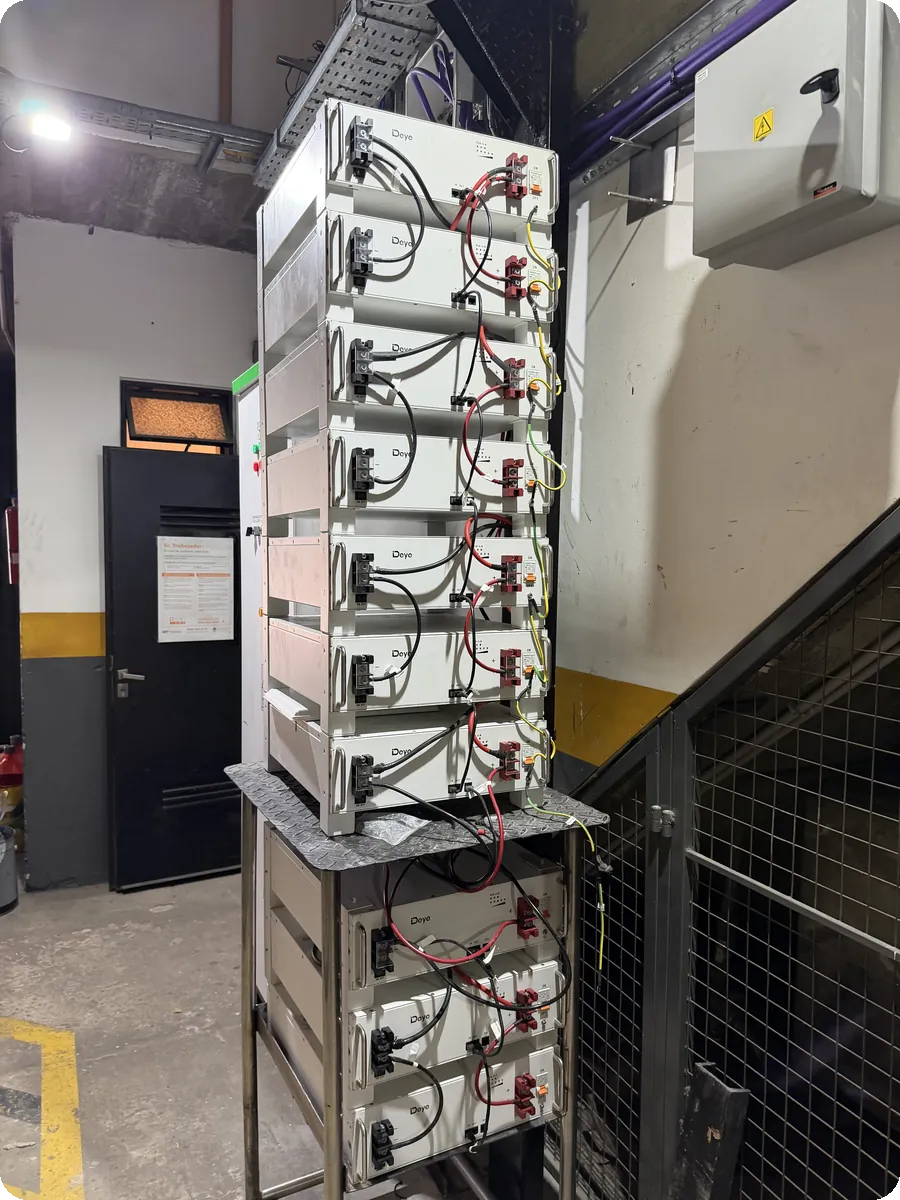

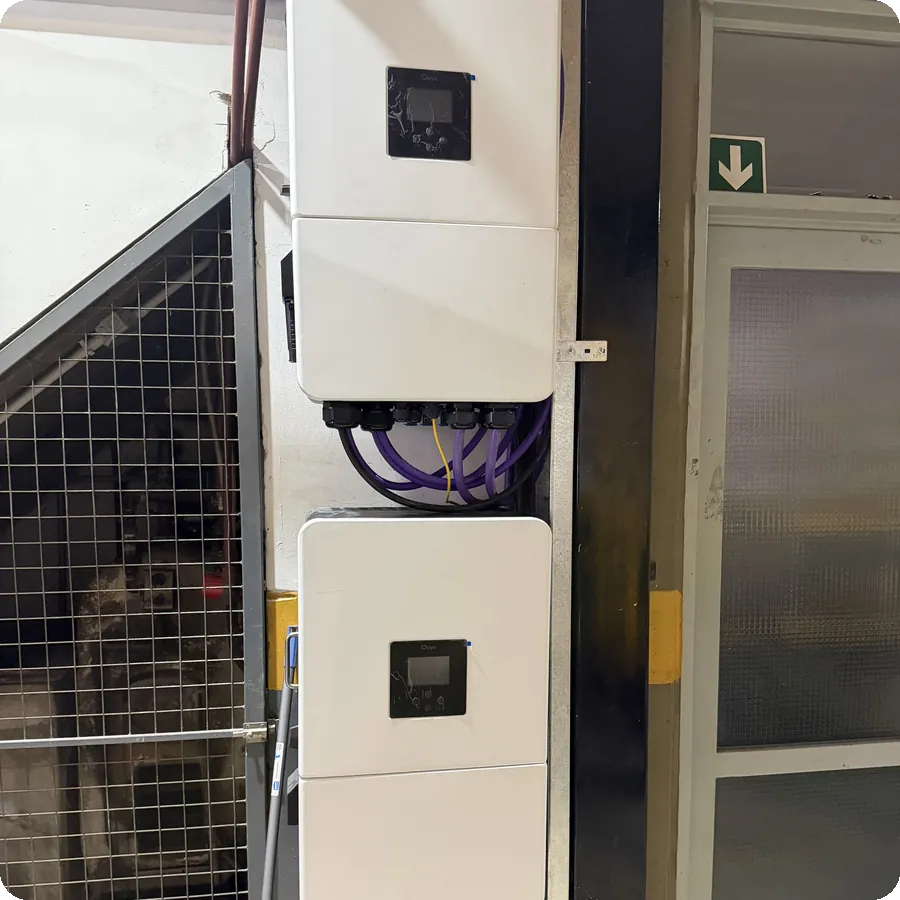

- En sala: dos Deye de pared (10 kW + 15 kW) + rack abierto con ~10 módulos (7 + 3). La ampliación documentada es +4; el rack visible llega a ~10 — no inventamos un remito de los 2 extra.
- Generación FV (obra): 8 × Jinko 610 Wp = 4,88 kWp sobre 2 estructuras triangulares Chiko (4 paneles c/u). Familia de tienda: Jinko Tiger Neo 610 Wp. Sin foto de este techo en el banco: no usamos otro proyecto Jinko como si fuera TECNISUD.
Cómputo de referencia (USD · IVA discriminado)
Cinco lecturas honestas: la oferta original, la Rev B (12/01/2026, BNA), la ampliación (15 kW + 4 módulos, sin precio de remito público), la capa solar (8 Jinko 610 Wp, propuesta 17/12/2025) y el catálogo Woo (sync 12/08/2026) como brújula de familia. Cotización viva: WhatsApp.
A · Original 12/01/2026 — USD 24.715 c/IVA
| Ítem | Detalle |
|---|---|
| Inversor | Híbrido trifásico industrial 12 kW |
| Banco | 8 × 5,12 kWh HV · 40,96 kWh |
| Autonomía de diseño | ~4 h (DoD 85 %) |
| Total c/IVA | USD 24.715 (BNA del documento) |
Fuente: propuesta técnica y económica UPS para bombas — TECNISUD (versión original). Histórico; no es lista abierta.
B · Rev B definitiva — USD 13.178 c/IVA
| Ítem | Detalle |
|---|---|
| Inversor | Deye SUN-10K-SG01HP3 · 10 kW HV trifásico |
| Banco | 4 × 5,12 kWh HV · 20,48 kWh |
| Autonomía de diseño | ~3 h 15 min al 80 % de carga (6,32 kW) |
| Total c/IVA | USD 13.178 (BNA del documento) |
Rev B recorta kW y kWh respecto de la original. Sigue cubriendo 7,9 kW de las dos Wilo; la autonomía es más corta. El cliente no se quedó en ese corte: amplió.
Ampliación de obra — + 15 kW + 4 módulos
| Ítem | Detalle |
|---|---|
| Inversor añadido | Deye 15 kW (segundo equipo de pared) |
| Banco añadido | + 4 módulos HV · banco documentado 8 × 5,12 kWh = 40,96 kWh (si son esa línea) |
| Potencia de inversores en sala | 10 kW + 15 kW (no es 2 × 10 kW) |
| Precio de esta ampliación | No hay PDF público de este adicional — cotización viva por WhatsApp |
No sumamos USD 13.178 + catálogo 15 kW y lo vendemos como “lo que pagó TECNISUD”. La ampliación se documenta en kW/kWh, no en factura.
Capa solar — 8 Jinko 610 Wp (documentada, no es el total 30 kW)
| Ítem | Detalle |
|---|---|
| Paneles | 8 × Jinko 610 Wp · 4,88 kWp |
| Estructura | 2 × triangular Chiko (4 módulos c/u) |
| Propuesta CON PANELES | 17/12/2025 · BOM con Deye 15 kW + 7 módulos HV + 8 Jinko + tablero + instalación |
| Precio de esa BOM | USD 23.231,73 c/IVA (documento 17/12/2025) — no es el precio del sistema 30 kW publicado |
| Factura 07/01/2026 | Confirma 8 paneles Jinko 610 en la BOM de sistema solar (sin publicar datos fiscales del cliente) |
La Rev B UPS del 12/01 y esta capa solar son documentos distintos. No sumamos USD 13.178 + 23.231 y lo vendemos como “lo que pagó TECNISUD por el 30 kW”.
C · Catálogo vigente (familia, no esta obra)
| Ítem de tienda | Neto USD (12/08/2026) | Nota |
|---|---|---|
| Híbrido Deye 10 kW trifásico 48 V | 3.697 | LV 48 V · no es el SUN-10K-SG01HP3 |
| Híbrido Deye HV 15 kW | 3.981 | Familia de la ampliación 15 kW · no es precio de esta obra |
| Módulo HV rack Deye 5,1 kWh | 1.950 | Equivalente de línea 5,12 kWh |
| Panel Jinko Tiger Neo 610 Wp | consultar | Familia de los 8 módulos de esta obra · no es foto de este techo |
| Kit UPS edificios medianos Deye | 26.418 | Paquete de comunes; no es este caso TECNISUD |
Precios Woo al 12/08/2026, IVA y obra aparte. Stock: consultar. Ampliación documentada: 8 × 5,12 = 40,96 kWh. El rack visible (~10) ≈ 51,2 kWh si son la misma línea — inferencia de foto, no placa leída una por una.
La ampliación: 15 kW y 4 baterías más
La Rev B cierra un SUN-10K-SG01HP3 de 10 kW y 4 módulos. El cliente amplió la obra con otro inversor Deye de 15 kW y 4 baterías más. En la sala se ven esos dos híbridos apilados y un rack más grande. No es “el PDF se equivocó de foto”: es un UPS que creció en kW y en kWh después del cierre Rev B.
Banco: 4 cotizados + 4 de ampliación = 8 módulos documentados (40,96 kWh si cada uno es 5,12 kWh). El rack de la foto llega a ~10 (7 + 3). Publicamos los 8 de la ampliación y lo que se ve; no fabricamos un remito de los 2 extra.
El 15 kW suma pico y margen para el arranque de las dos Wilo (7,9 kW continuos). No lo tratamos como el Deye 15 kW LV de Rivadavia: acá la línea de Rev B es HV (HP3).
Pros y contras — híbrido + litio vs grupo
Híbrido Deye + litio (este caso)
- A favor: arranque automático en milisegundos · sin combustible en sótano · silencioso · monitoreo · FV instalada (8 Jinko 610 Wp / 4,88 kWp) recarga el banco de día.
- En contra: kWh finitos (el corte de 12 h pide más banco o un GE) · picos de motor hay que calcularlos · sala seca y ventilada para el rack.
Grupo electrógeno + ATS
- A favor: autonomía larga con tanque · típico en ascensores y bombas de edificios grandes.
- En contra: gases, ruido, mantenimiento de combustible, tiempo de arranque. Owner: grupos electrógenos.
No es Rivadavia 5858: aquel caso mezcla comunes, ascensor y un Deye 15 kW LV. Este caso es el híbrido TECNISUD de 30 kW y 45 kW de litio en sala técnica. Si tu edificio pide las dos capas, se diseñan aparte.
Checklist si tu edificio necesita un híbrido con litio
- Pedí la placa de cada bomba (kW, V, A, trifásico) y si pueden arrancar juntas.
- Separá kW de inversor (arranque) de kWh de banco (horas de corte que el consorcio acepta).
- No uses un nobreak de oficina para un motor de 4 kW.
- Confirmá protocolo BMS ↔ híbrido (acá: familia Deye HV).
- Sala: piso, ventilación, no inundable, tablero selectivo de las bombas — no “el edificio entero”.
- Si hay techo: dimensioná kWp aparte de kW de inversor (acá: 4,88 kWp Jinko sobre 30 kW híbrido — no es 1:1).
- Cotización actualizada por WhatsApp con fotos de tablero, bombas y el espacio del rack.
Contexto · edificio y estación de bombeo
Un híbrido con litio cubre cargas que no pueden esperar al grupo. En Argentina el marco eléctrico de edificios lo baja el reglamento local y las normas AEA; esta nota no reemplaza el unifilar. Referencia de política energética nacional: Secretaría de Energía. OEM de inversor: Deye. OEM de módulos: JinkoSolar. OEM de la bomba: Wilo.
Hub canónico
Esta nota es supporting (proyecto Nº 44 · TECNISUD híbrido 30 kW, 45 kW de litio y 4,88 kWp Jinko): educa con un B2B real, no disputa la KW madre. Compra / brand owner: respaldo con litio · baterías de litio · paneles solares · Deye · Jinko · grupos electrógenos si el corte es largo. Caso hermano (comunes + ascensor, no este híbrido TECNISUD): UPS Rivadavia 5858. Más casos: proyectos. Cotización: contacto.
Preguntas frecuentes
¿Genera Tu Energía instaló este UPS en el edificio?
Las fotos y videos muestran el sistema instalado en sala técnica (marzo 2026). La propuesta del 12/01/2026 está a nombre de TECNISUD. No publicamos calle: la cotización dice ubicación a confirmar.
¿El equipo de la foto es el SUN-10K-SG01HP3?
La Rev B nombra ese modelo HV de 10 kW. El segundo de pared es la ampliación de 15 kW. No leímos números de serie a cámara. El PDP 10 kW de tienda es 48 V, distinto del HP3. El 15 kW de catálogo HV: Deye HV 15 kW.
¿Por qué hay ~10 baterías si Rev B cotizó 4?
Rev B: 4 módulos. Ampliación del cliente: + 4 → 8 documentados (40,96 kWh si son 5,12 kWh). La foto muestra ~10 (7+3). Los 8 salen del relato de obra; los ~10 son lo visible. No inventamos factura de los 2 extra.
¿El segundo inversor es otro 10 kW?
No. La ampliación es un Deye de 15 kW, no un segundo SUN-10K. En sala: 10 kW + 15 kW.
¿Cuánta autonomía tienen las bombas?
Rev B: ~3 h 15 min al 80 % (6,32 kW) con 20,48 kWh. Con 8 módulos (40,96 kWh) el runtime sube ~al doble si la carga es la misma — orden de magnitud, no ensayo de descarga publicado. El rack visible (~10) sumaría un poco más. Sale del consumo de las dos Wilo y del DoD.
¿Se instalaron paneles solares en TECNISUD?
Sí. 8 × Jinko 610 Wp = 4,88 kWp sobre estructuras triangulares Chiko, documentados en la propuesta CON PANELES (17/12/2025) y en la factura de sistema solar (07/01/2026). No hay foto de techo en este banco: no publicamos otro techo Jinko como si fuera esta obra. Familia: Jinko Tiger Neo 610 Wp.
¿Los 4,88 kWp alcanzan para los 30 kW de inversor?
No. El kWp del array y el kW del híbrido se dimensionan aparte. Acá el array recarga el banco y recorta boleta; el arranque de las Wilo lo bancan los inversores + litio. Owner solar: energía solar.
¿Es el mismo proyecto que Rivadavia 5858?
No. Rivadavia es UPS de comunes/ascensor con un Deye 15 kW LV 48 V. Este caso es el híbrido TECNISUD de 30 kW y 45 kW de litio: Rev B 10 kW HV + ampliación 15 kW. El 15 kW de acá no clona el H1 de Rivadavia.
¿Cuál es el WhatsApp para cotizar un UPS parecido?
Solo +54 9 11 6598-0069. No se publican teléfonos del cliente ni líneas 0800.
Próximo paso
Si tu consorcio o tu empresa constructora necesita un híbrido con litio y paneles similar, escribinos con fotos de tablero, cargas, techo y el rincón donde iría el rack. WhatsApp +54 9 11 6598-0069 · más proyectos · respaldo con litio.
Ing. Norberto Sarlinga · Genera Tu Energía · Caso carpeta 44 · 19 ago 2026.
